洁净区“压差”的控制与压差规范要求

Alpha 阿尔法仪器 2021-03-31 287 126

什么是“压差”:

大家都知道,“人往高处走,水往低处流”,大自然中的空气也是随风流动,实际上这种流体的运动,都离不开“压差”的作用。

在洁净区内,各个房间相对于室外大气的压力差,我们称之为“绝对压差”。

每个相邻房间、相邻区域的压力差,我们称之为“相对压差”,简称“压差”。

我们假设A房间的绝对压差为P1,B房间的绝对压差为P2,那么A-B之间的压差为△P=P2-P1。

有时候因为语言习惯,我们会把“绝对压差”和“相对压差”都简称“压差”,比如我们说“xx房间的压差”,指的就是房间对室外的“绝对压差”,比如我们说“xx房间和xx房间的压差”,指的就是两个房间的“相对压差”。

洁净室的换气次数和压差的关系:

一个洁净室的换气次数与这个洁净室相对外界的压差有大小没有关系的。

换气次数是某洁净空间单位时间内总进风量/该空间容积的商。空间内的污染物质越多、洁净级别越高需要的换气次数越多。

空间的压力是进风量大于回风量的余量维持某一压力水平。

压差是相邻空间的压力之间的差值。

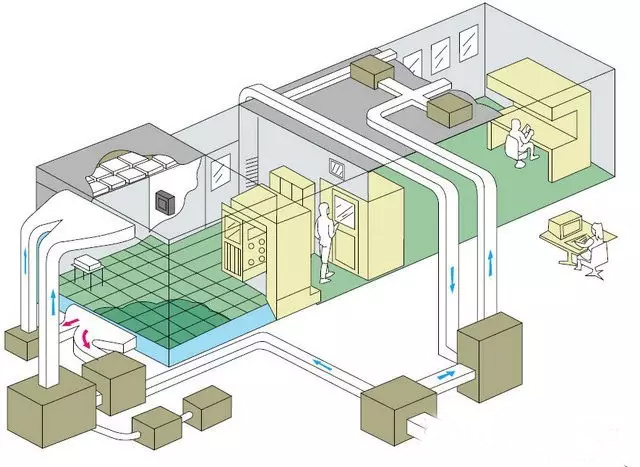

在一定空间范围内,将空气中的微粒子、有害空气、细菌等污染物排除,并将室内温度、洁净度、压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内的工程学科。气流→初效净化→加湿段→加热段→表冷段→中效净化→风机送风→管道→高效净化风口→吹入房间→带走尘埃细菌等颗粒→回风百叶窗→初效净化重复以上过程,即可达到净化目的,即为净化空间。

洁净室

压差的作用:

因为空气总是从绝对压差高的地方流向绝对压差低的地方,所以,我们必须保证洁净度越高的房间绝对压差越高,洁净度越低的房间绝对压差越低,这样,当洁净室在正常工作或房间的密闭性受到破坏时(比如开门),空气都能从洁净度高的区域流向洁净度低的区域,使高洁净级别的房间的洁净度不受到低级别房间的空气的污染和干扰。

因为这种污染和交叉污染是无形的,被很多人所忽视的,同时,这种污染又是非常严重的、不可逆转的,一旦被污染,后患无穷。所以,我们把洁净室的空气污染列为仅次于'人的污染”的“第二大污染源”。

有人说这种污染可以通过自净来解决,但是自净需要时间,瞬间如果污染到了房间的设备设施、甚至已经污染到了物料,自净是没有任何作用的。

所以,保证压差控制的必要性显而易见。

GMP对压差的要求:

当根据药品品种、生产操作要求及外部环境状况等配置空调净化系统,使生产区有效通风,并有温度、湿度控制和空气净化过滤,保证药品的生产环境符合要求。

洁净区与非洁净区之间、不同级别洁净区之间的压差应当不低于10帕斯卡。必要时,相同洁净度级别的不同功能区域(操作间)之间也应当保持适当的压差梯度。

设置必要的气锁间和排风;空气洁净度级别不同的区域应当有压差控制。

应当降低未经处理或未经充分处理的空气再次进入生产区导致污染的风险。

保持压差所采取的措施:

一般的情况下,送风系统采取定风量的方式较多,即首先保证洁净室送风量 相对恒定,调节洁净室回风量或排风量,从而控制洁净室压差风量,维持洁净室压差值。

在洁净室回、排风支管上安装手动对开多叶调节阀或蝶阀,调节回、排风量,控制室内压差。

在空调系统调试时调好洁净室内压差,在空调系统运行过程中,洁净室内压差偏离设定值时,再调节就比较麻烦。

在洁净室回(排)风口,安装阻尼层(如单层无纺布、不锈钢滤网、铝合金滤网、尼龙滤网等),能够有效地保证洁净室的正压,但需经常更换作为阻尼层的过滤网,以防洁净室内正压过高。

在相邻房间隔墙上安装余压阀,以控制正压。其优点是设备简单,可靠,缺 点是余压阀尺寸比较大,通风量有限,不方便安装,也不方便与风管连接。

在洁净室回(排)风支管调节阀阀轴上安装电动执行系统,从而与相对应的阀门配套组成电动调节阀。根据反馈的洁净室压差值,微调阀门开度,自动调节洁净室内压差恢复到设定值。此种方式用于控制洁净室内压差比较可靠、精确,在工程实践中应用较多,该系统可安装在需要显示压差的洁净室 或典型洁净室的回(排)风支管调节阀上。

在洁净室送风支管、回(排)风支管上安装文丘里风量控制阀。文丘里阀有三种类型——定风量阀,可提供稳定的气流量;双稳态阀,可提供两种不同的气流量,即最大、最小流量;变风量阀,可通过对指令低于1秒钟的响应 和流量反馈信号闭环控制空气流量。

文丘里阀具有不受风管压力变化影响、反应迅速(小于1秒钟)、调节精确等特点,但设备比较昂贵,适合用在系统压差控制必须是高精度、高可靠性的场合。

通过使用定风量阀、双稳态阀可以严格控制洁净室送风量、排风量,从而形 成稳定的压差风量,控制洁净室的压差稳定。

使用送风变风量阀对房间进行调控,使送风管阀流量追踪排风管阀流量,可 形成稳定的压差风量,控制洁净室压差稳定。

使用送风定风量阀、回风变风量阀对房间进行调控,使回风阀跟踪房间压差的变化,并自动调整房间压差,可形成稳定的压差风量,控制洁净室压差稳定。

压差控制方式的选择:

1、有些企业送风、回风都使用定风量阀,送风、回风都比较稳定,那么对于开 门、关门、人员、物料的进、出对压差的的扰动,消除能力几乎为0,不能很好 地保证压差的动态情况下的稳定性。

2、有些企业送风、回风都使用变风量阀,结果经常出现调节紊乱的现象,若干

参数如果都在变化,自控系统无所适从,不知道该听谁的指挥了。

3、所以,一般采用送风定风量、回风变风量,是一种相对比较好的控制方式。

如何维持良好的压差稳定性:

1、定期更换新风滤网,以减少新风滤网堵塞造成的压差降低。

2、定期更换初效、中效过滤器,以减少送风量的波动带来的压差混乱。

3、不要频繁地开门、关门,以免自控系统反复调节出现失灵和压差紊乱。

4、减少每次开、关门时间,以免出现风量泄漏、压差降低超过系统的调节范围。

5、关门必须关严,否则漏风量过大,会造成压差混乱。

6、使用自动门,可以设定开门时间、保持时间、关门时间,保证压差不受到很大的波动影响。

7、定期检查没一个门的密封性。

8、定期检查现场的压差装置及显示数据。

9、随时监控在线压差显示系统的数据,随时了解现场发生的状况,并及时提醒操作人员注意压差的稳定保持。


Model 166

高性价比微差压传感器/变送器166

压力介质:空气或其它非导电性气体

精度:±1.0%,±0.4%,±0.25%

量程:单向:25 Pa至25000 Pa / 双向:±10 Pa至±10000 Pa

信号输出:4-20mA, 0-5Vdc, 0-10Vdc

过载:正向和反向15PSI(100KPa)

Model 175

一键清零微差压传感器/变送器175

压力介质:空气或其它非导电性气体

精度:±0.8%,±0.4%,±0.25%

量程:单向:25 Pa至25000 Pa / 双向:±10 Pa至±12500 Pa

信号输出:4-20mA, 0-5Vdc, 0-10Vdc

过载:正向和反向15PSI(100KPa)

Model 178

LCD显示屏微差压传感器/变送器178

压力介质:空气或其它非导电性气体

精度:±0.8%,±0.4%,±0.25%

量程:单向:25 Pa至25000 Pa / 双向:±10 Pa至±10000 Pa

信号输出:4-20mA

过载:正向和反向15PSI(100KPa)


阿尔法仪器是一家专业研发生产微差压传感器,微差压变送器的厂家,我们的差压传感器具有卓越的性能价格比,广泛应用于各种工业自控环境,涉及石油管道、水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道送风、锅炉负压等众多行业。
