差压变送器用来测量介质的密度

Alpha 阿尔法仪器 2021-05-28 623 126

在化工生产过程中,经常遇到同一个储罐内装不同的介质,介质的密度也不相同,计算出来的质量就无法保证。很多工厂还在采用取样瓶取样,然后拿到化验室,借助密度计来测量密度。储罐内的介质更换一次就必须取样测量一次,增加了小伙伴们的劳动强度。如果是有毒有害物质,还给小伙伴们的生命安全造成极大隐患。采用震携式的密度计用来测量密度虽然精确,但是价格却很昂贵,一般的小型工厂不愿意花那么多的钱用在测量密度上。所以小伙伴们也是束手无策!今天仪就教大家一种既省钱,又能测量粗略密度的方法:采用差压式变送器测量储罐内液体介质密度(单介质测量)!

我们来看一下差压式液位计测量密度的原理

常压储罐测量密度

根据公式:P=ρ×g×H(压力=密度×重力加速度×高度)

根据以上公式可以推导出:ρ=P÷(h×g)[密度=压力÷高度÷重力加速度]

如下图所示:

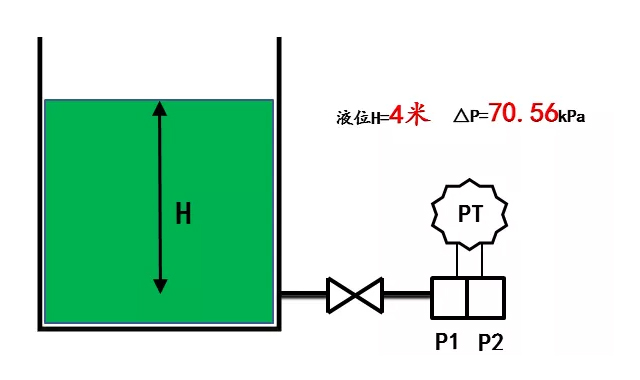

储罐为敞口并与大气联通,差压变送器P2端(低压侧)也与大气联通,液位H为4米,目前差压变送器所显示的差压值△P=70.56kPa,求储罐内液体的密度是多少?



据公式:ρ=P÷h÷g=70.56÷4÷9.8=1.8

所以我们就算出来了储罐内液体介质的密度为1.8!是不是特别简单?特别实用?

注意:

1.差压变送器测量敞口储罐介质密度要保持液位H不变。

2.如果结合其他形式的液位计使用,即使液位变化,单法兰式差压变送器也能测量密度(比如用雷达波测量液位,用差压变送器测量压力)。


正压储罐测量密度

根据公式:P=ρ×g×H(压力=密度×重力加速度×高度)

根据以上公式可以推导出:ρ=P÷(h×g)[密度=压力÷高度÷重力加速度]

如下图所示:

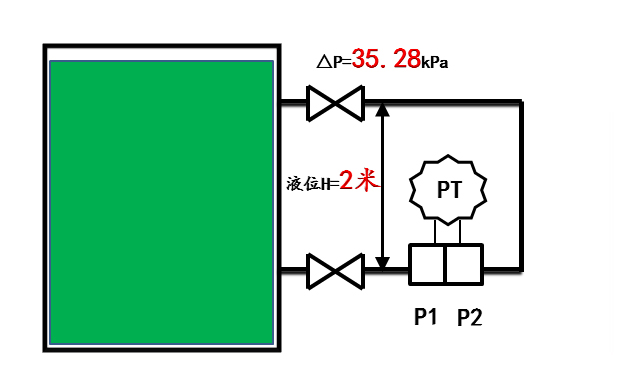

储罐为密封容器且带有一定压力,双法兰差压变送器P2端(低压侧)联通储罐上部,双法兰差压变送器P1端(高压侧)联通储罐下部,上下取压口间距H为2m,目前差压变送器所显示的差压值△P=35.28kPa,求储罐内液体的密度是多少?


据公式:ρ=P÷h÷g=35.28÷2÷9.8=1.8

所以我们就算出来了储罐内液体介质的密度也是1.8!

注意:

1.双法兰式差压变送器测量正压储罐介质密度要保持上下取压口距离不变。

2.双法兰式差压变送器测量正压储罐介质要保持液位高于或等于上取压口位置。

3.   如果结合其他形式的液位计使用,即使液位变化,双法兰式差压变送器也能测       量密度(比如用雷达波测量液位,用差压变送器测量压力)。

4.   以上数值未加入零点迁移量,如想学习可查询往期文章。

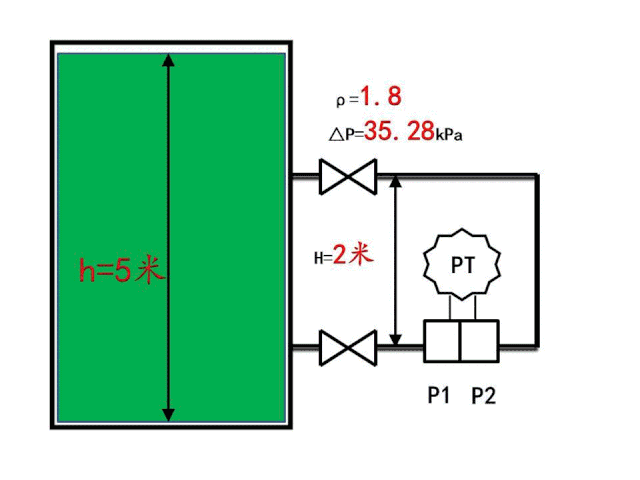

我们来看动画熟悉液位变化对测量密度的影响吧
